洛阳轴承ISO尺寸标准

  滚动轴承的主要尺寸，即内径、外径、宽度及倒角尺寸已经实现了标准化，世界各国都采用同一尺寸，日本的JIS也不例外。这些主要尺寸均遵循ISO尺寸标准，ISO则是 International Organization for Standardization（国际标准化组织）的缩写。

在ISO尺寸标准中，对尺寸段在内径 0.6 mm至外径 2 500 mm以内的轴承主要尺寸—内径 d、外径D、宽度 B（或高度 T ）及倒角尺寸 r都作了规定。而且，还规定了尺寸段扩展的方法，内径 d(d＞500 mm)将由标准值 R40求出。

在扩展尺寸段时，向心轴承采用公式∶外径D＝d＋?D d0.9，宽度 B＝?B (D- d)/2。宽度 B尽量由 JIS Z 8601（标准数） 的数列 R80 求出。

倒角尺寸 r则要在宽度 B×7% 及剖面高度(D- d)/2×7% 二者之中，选取既不超过较小值又***接近 rs min 的数值。另外，上述各个尺寸都规定了尾数处理方法。

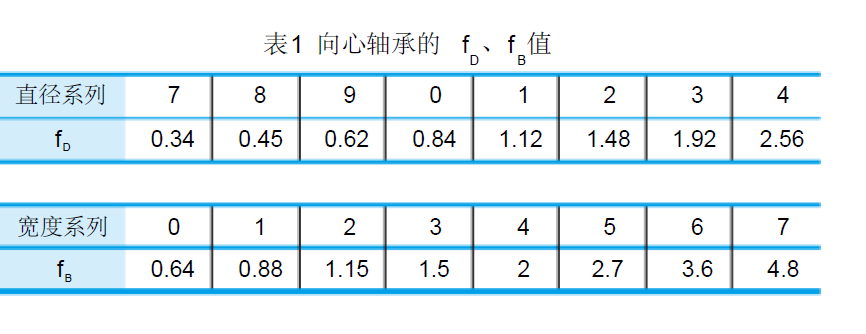

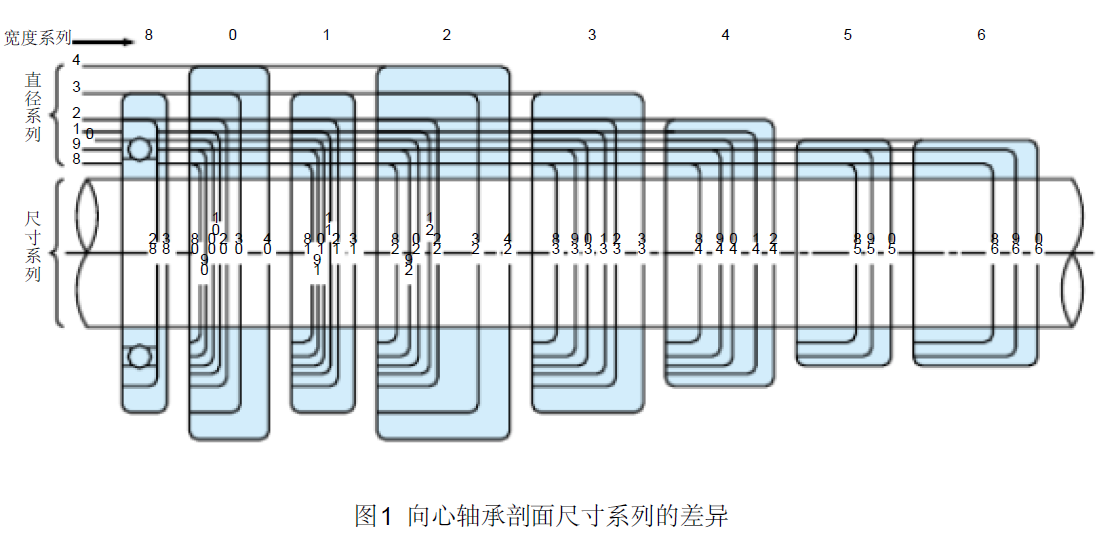

虽然可由 表 1的系数 D与内径 d求出外径，但大多采用直径系列 9、0、2、3。按直径系列代号4、3、2、1、0、9、8、7的顺序，同一内径尺寸的外径差异渐小（见 图1）。这些直径系列配上系数，还可分出若干宽度系列。尺寸系列就由宽度系列和直径系列组合而成。

圆锥滚子轴承在美国等国家大多采用英制尺寸，尚无 ISO 尺寸标准，采用米制尺寸的日本和欧洲各国则采用 ISO规定的米制尺寸标准。

推力轴承 (单向平座圈 ) 的内径 d，外径 D，高度T及倒角尺寸 r 等的扩展，也和向心轴承同样作了规定。即采用公式外径 D＝d＋D d0.8，高度 T ＝?T (D- d)/2 。倒角尺寸 r 在高度 T× 7%高度(D - d)/2 × 7%

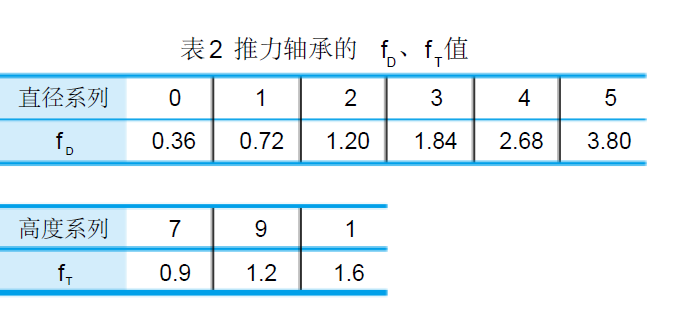

较小值而又***接近 rS min的数值。系数 D、T，参见表2。
