名称：转盘轴承

浏览次数：3751

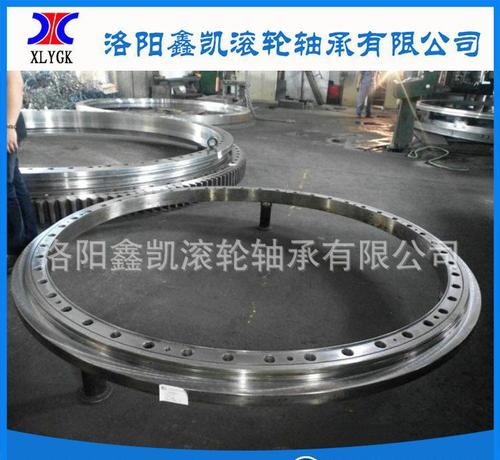

　　回转支承又叫转盘轴承，有些人也称其为：旋转支承、回旋支承。英文名字分别叫: slewing bearing 、 slewing ring bearing 、 turntable bearing、slewing ring。回转支承在现实工业中应用很广泛，被人们称为：“机器的关节”，是两物体之间需作相对回转运动，又需同时承受轴向力、径向力、倾翻力矩的机械所必需的重要传动部件。随着机械行业的迅速发展，回转支承在船舶设备、工程机械、轻工机械、冶金机械、医疗机械、工业机械等行业得到了广泛的应用。

undefined

轴承型号			外形尺寸			安装孔尺寸				齿轮参数
Designation			Boundary Dimension			Mounting Hole Size				Gear Data
无齿式	外齿式	内齿式	D	d	H	D1	D2	n	φ	m	Da	Z	da	Z	b	x
No Gear	External Gear	Internal Gear	D	d	H	D1	D2	n	φ	m	Da	Z	da	Z	b	x
110.25.500	111.25.500	113.25.500	602	398	75	566	434	20	18	5	630	123	365	74	60	0.5
	112.25.500	114.25.500	602	398	75	566	434	20	18	6	630	120	360	62	60	0.5
110.25.560	111.25.560	113.25.560	662	458	75	626	494	20	18	5	690	135	425	86	60	0.5
	112.25.560	114.25.560	662	458	75	626	494	20	18	6	690	112	426	112	60	0.5
110.25.630	111.25.630	113.25.630	732	528	75	696	564	24	18	6	774	126	492	83	60	0.5
	112.25.630	114.25.630	732	528	75	696	564	24	18	8	776	94	488	62	60	0.5
110.25.710	111.25.710	113.25.710	812	608	75	776	644	24	18	6	852	139	570	96	60	0.5
	112.25.710	114.25.710	812	608	75	776	644	24	18	8	856	104	568	72	60	0.5
110.28.800	111.28.800	113.28.800	922	678	82	878	722	30	22	8	968	118	632	80	65	0.5
	112.28.800	114.28.800	922	678	82	878	722	30	22	10	970	94	630	64	65	0.5
110.28.900	111.28.900	113.28.900	1022	778	82	978	822	30	22	8	1064	130	736	93	65	0.5
	112.28.900	114.28.900	1022	778	82	978	822	30	22	10	1070	104	730	74	65	0.5
110.28.1000	111.28.1000	113.28.1000	1122	878	82	1078	922	36	22	10	1190	116	820	83	65	0.5
	112.28.1000	114.28.1000	1122	878	82	1078	922	36	22	12	1188	96	816	69	65	0.5
110.28.1120	111.28.1120	113.28.1120	1242	998	82	1198	1042	36	22	10	1300	127	940	95	65	0.5
	112.28.1120	114.28.1120	1242	998	82	1198	1042	36	22	12	1308	106	936	79	65	0.5
110.32.1250	111.32.1250	113.32.1250	1390	1110	91	1337	1163	40	26	12	1452	118	1044	88	75	0.5
	112.32.1250	114.32.1250	1390	1110	91	1337	1163	40	26	14	1456	101	1036	75	75	0.5
110.32.1400	111.32.1400	113.32.1400	1540	1260	91	1487	1313	40	26	12	1608	131	1188	100	75	0.5
	112.32.1400	114.32.1400	1540	1260	91	1487	1313	40	26	14	1610	112	1190	86	75	0.5
110.32.1600	111.32.1600	113.32.1600	1740	1460	91	1687	1513	45	26	14	1820	127	1386	100	75	0.5
	112.32.1600	114.32.1600	1740	1460	91	1687	1513	45	26	16	1824	111	1376	87	75	0.5
110.32.1800	111.32.1800	113.32.1800	1940	1660	91	1887	1713	45	26	14	2016	141	1568	113	75	0.5
	112.32.1800	114.32.1800	1940	1660	91	1887	1713	45	26	16	2016	123	1568	99	75	0.5
110.40.2000	111.40.2000	113.40.2000	2178	1825	112	2110	1891	48	33	16	2272	139	1728	109	90	0.5
	112.40.2000	114.40.2000	2178	1825	112	2110	1891	48	33	18	2268	123	1728	97	90	0.5
110.40.2240	111.40.2240	113.40.2240	2418	2065	112	2350	2131	48	33	16	2496	153	1984	125	90	0.5
	112.40.2240	114.40.2240	2418	2065	112	2350	2131	48	33	18	2502	136	1980	111	90	0.5
110.40.2500	111.40.2500	113.40.2500	2678	2325	112	2610	2391	56	33	18	2772	151	2232	125	90	0.5
	112.40.2500	114.40.2500	2678	2325	112	2610	2391	56	33	20	2780	136	2220	112	90	0.5
110.40.2800	111.40.2800	113.40.2800	2978	2625	112	2910	2691	56	33	18	3078	168	2520	141	90	0.5
110.50.3150	111.50.3150	113.50.3150	3376	2922	134	3286	3014	56	45	20	3480	171	2820	142	110	0.5
	112.50.3150	114.50.3150	3376	2922	134	3286	3014	56	45	22	3476	155	2816	129	110	0.5
110.50.3550	111.50.3550	113.50.3550	3776	3322	134	3686	3414	56	45	20	3880	191	3220	162	110	0.5
	112.50.3550	114.50.3550	3776	3322	134	3686	3414	56	45	22	3894	174	3212	147	110	0.5
110.50.4000	111.50.4000	113.50.4000	4226	3772	134	4136	3864	60	45	22	4334	194	3652	167	110	0.5
	112.50.4000	114.50.4000	4226	3772	134	4136	3864	60	45	25	4350	171	3650	147	110	0.5
110.50.4500	111.50.4500	113.50.4500	4726	4272	134	4636	4364	60	45	22	4940	217	4158	190	110	0.5
	112.50.4500	114.50.4500	4726	4272	134	4636	4364	60	45	25	4850	191	4150	167	110	0.5
◆交叉滚子转盘轴承(无齿式) Crossed Roller Slewing Bearing (No Gear)


轴承型号	外形尺寸			安装孔尺寸						额定负荷	质量
Designation	Boundary Dimension			Mounting Hole Size						basic load Ratings	Mass
	D	d	H	D1	D2	n1	n2	φ1	φ2	Coa(10kN)	kg
79764	550	320	85	515	365	12	8	17	18	88.2	85.6
797/600G2	900	600	125	848	690	30	29	26	M24	280	246
797/670	907	670	85	870	730	12	8	M16	18	165	170
797/700G	1000	700	140	940	770	24	24	M20	22	254	370
797/845G2	1150	845	130	1100	895	24	24	22	22	401	393
797/870G	1180	870	115	1125	920	18	18	28	28	292	355
797/870K	1180	870	115	1125	920	18	18	28	28	232	355
797/870G2K1	1180	870	115	1125	920	18	18	28	28	320	356
797/962G2	1200	962	90	—		—	—	—	—	254	224
792/1000G2	1270	1000	100	1220	1050	36	36	19	19	333	303
792/1000G2K	1270	1000	100	1220	1050	36	36	19	19	333	303
792/1000G2K1	1270	1000	100	1220	1050	36	36	19	19	333	303
792/1000G2K2	1270	1000	100	1220	1050	36	36	19	19	333	303
797/1060G2	1400	1060	120	—	—	—	—	—	—	429	596
797/1200G2	1520	1200	90	—	—	—	—	—	—	409	504
792/1250G2	1700	1250	155	1650	1330	24	24	26	26	602	1103
797/1250G2	1608	1250	148	1512	1297	16	16	25	25	595	743
797/1250G2K	1608	1250	148	1512	1297	16	16	25	25	595	717
797/1278G2K	1660	1278	120	1535	1335	18	18	26	26	427	589
797/1320G2	1715	1320	134	—	—	—	—	—	—	607	958
797/1370G	1840	1370	160	1770	1430	30	24	28	28	997	1213
797/1380G2	1700	1380	145	1650	1440	24	24	27	27	461	746
3-944G2	1680	1412	170	—	1460	—	24	—	18	617	725
3-944G2K	1680	1412	170	—	1460	—	24	—	18	576	723
3-944G2K1	1680	1412	185	—	1460	—	24	—	18	576	759
797/1600G	2140	1600	145	1940	1710	48	48	26	26	896	1357
797/1776G2	2210	1776	150	2105	1840	36	36	26	26	1113	1244
797/1860G2	2320	1860	151	2245	1980	42	42	33	33	890	1772
797/1916G2	2320	1916	150	2245	1980	42	42	34	34	1195	1214
797/2190G	2860	2190	300	2800	2270	36	36	32	32	3035	4797
797/2500G2	2980	2500	180	2910	2590	48	48	33	33	1760	2913
792/2800G	3310	2800	190	3220	2890	60	60	39	39	2117	2864
◆交叉滚子转盘轴承(外齿式) Crossed Roller Slewing Bearing (External Gear)
轴承型号	外形尺寸			安装孔尺寸						齿轮参数					额定负荷Basic Load ratings
Designation	Boundary Dimension			Mounting Hole Size						Gear Data					额定负荷Basic Load ratings
	D	d	H	D1	D2	n1	n2	φ1	φ2	m	Da	Z	b	x	Coa(10kN)
1792/885	1056	885	83	1032	925	16	16	M16	17.5	8	1096	135	62.5	0	176
E1792/885	1056	885	83	1032	925	16	16	M16	17.5	8	1096	135	62.5	0	176
E1792/885K	1056	885	83	1032	925	16	16	M16	17.5	8	1096	135	62.5	0	176
1797/885G	1150	885	115	1115	935	16	16	18	18	5	1180	234	80	0	292
1797/1100G	1415	1100	115	1345	1160	24	18	21	21	6	1452	240	84	0	270
1798/1100G2	1400	1100	140	1352	1160	26	26	24	26	14	1477	104	90	-0.24	430
1798/1100G2K	1400	1100	145	1352	1160	26	26	24	26	14	1477	104	90	-0.24	430
1797/1250G2	1548	1250	148	1512	1297	16	16	25	25	12	1608	132	100	0	539
1797/1278G2	1595	1278	120	1535	1335	36	36	26	26	12	1655	134	90	1.15	485
1797/1300G2	1705	1300	165	1644	1360	24	24	32	32	14	1784	126	85	-0.3	578
1792/1400G	1715	1400	110	1660	1460	42	42	26	26	12	1781	147	78	-0.3	597
1792/1400G2	1715	1400	110	1660	1460	42	42	26	26	12	1781	147	78	-0.3	597
1792/1400G2K	1715	1400	110	1660	1460	42	42	26	26	12	1781	147	78	-0.3	597
1797/1460G2	1800	1460	125	1735	1525	32	36	26	26	14	1882	133	95	-0.3	627
1797/1460G2K	—	1460	125	1735	1525	32	36	26	26	10	1880	186	115	0	627
1797/1916G2	—	1916	150	2245	1980	42	42	34	34	18	2416	133	135	-0.4	1150
1797/2100G2	2600	2100	180	2540	2200	48	48	32	32	18	2700	148	130	0	1100
1797/2100G2K	2600	2100	180	2540	2200	48	48	32	32	18	2700	148	130	0	1100
1797/2460G2	—	2460	220	2930	2560	30	30	33	34	14	3108	220	200	0	1386
1797/2460G2U	—	2460	220	2930	2560	30	30	33	34	14	3108	220	200	0	1386
1797/2460G2K	3108	2460	220	2930	2560	30	30	33	34	14	3108	220	200	0	1386
1797/2460G2K1	3108	2460	220	2930	2560	30	30	33	34	14	3108	220	200	0	1386
1797/2500G2	—	2500	210	2990	2630	36	36	37	37	25	3250	128	200	0	1996
1797/2500K	2920	2500	260	3060	2622	36	36	40	40	18	3258	179	190	0	1996
1797/2500G2K1	2920	2500	260	3060	2622	36	36	40	40	18	3258	179	190	0	1996
1797/2600G	—	2600	200	3050	2700	60	60	35	35	20	3233	160	180	-0.18	2030
1797/2600G2	—	2600	200	3050	2700	60	60	35	35	20	3233	160	180	-0.18	2030
1797/2600G2K	—	2600	200	3050	2700	60	60	35	35	20	3233	160	180	-0.18	2030
1797/2600G2K1	—	2600	200	3050	2700	60	60	35	35	20	3233	160	180	-0.18	2320
1797/2635G	3332	2635	270	3240	2755	36	36	42	42	20	3440	170	200	0	2950
1797/2635G2	3332	2635	270	3240	2755	36	36	42	42	20	3440	170	200	0	2950
1797/3230G	3970	3230	240	3820	3350	52	54	37	37	25	4100	162	200	0	3520
1797/3230GY	3970	3230	240	3820	3380	52	36	37	37	25	4100	162	200	0	3520
1797/3230G2	3970	3230	240	3820	3350	52	54	37	37	25	4100	162	200	0	3520
1797/3230G2K	3970	3230	240	3820	3350	52	54	37	37	25	4100	162	200	0	3520
1797/3230G2K2	3970	3230	240	3820	3350	52	54	37	37	22	4092	184	200	0	3520
1797/3230G2K3	3940	3230	240	3820	3350	52	54	37	37	20	4080	202	200	0	3593
1797/3230G2Y	3970	3230	240	3820	3380	52	36	37	37	25	4100	162	200	0	3593
1797/3230G2Y2	3970	3230	240	3820	3380	52	36	37	37	25	4100	162	200	0	3593
1797/3230G2Y3	—	3230	240	3820	3380	52	36	37	37	25	4100	162	220	0	3520
1797/3230GK4	3970	3230	240	3820	3380	52	68	37	37	25	4100	162	200	0	3520
1797/3230GK5	3970	3230	240	3820	3350	52	54	37	37	25	4100	162	200	0	3520
1797/3230G2Y3K	—	3230	240	3820	3380	52	36	37	37	25	4100	162	220	0	3520
1797/3760G	4220	3760	240	4160	3840	48	48	32	32	14	4326	307	135	0	3210
1797/4250G	4940	4250	250	4840	4350	72	72	48	48	30	5082	168	200	-0.3	4520
◆交叉滚子转盘轴承(内齿式) Crossed Roller Slewing Bearing (Internal Gear)


轴承型号Designation	外形尺寸			安装孔尺寸						齿轮参数					额定负荷
	Boundary Dimension			Mounting Hole Size						Gear Data					Basic Load ratings
	D	d	H	D1	D2	n1	n2	φ1	φ2	m	Da	Z	b	x	Coa(10kN)
2797/695G2	920	695	90	870	735	30	30	18	18	7	658	96	65	0	161
2797/760G2	1000	760	95	956	800	24	24	20	20	8	718.2	91	70	0.35	237
2797/870G2	1180	870	115	1125	920	18	18	26	26	8	828.8	105	90	0.3	292
2797/875G2	1170	875	95	1120	930	24	24	22	22	8	830.1	105	70	0.35	276
2797/955G	1200	95	90	1160	1000	36	18	18	18	8	908.8	115	72	0.3	254
2797/955G2	1200	95	90	1160	1000	36	18	18	18	8	908.8	115	72	0.3	254
2797/1010G2	1200	1010	90	1160	1041	36	20	22	M20	10	962	97	72	0.6	254
2797/1010GK	1200	1010	90	1160	1041	36	20	22	M20	10	962	97	72	0.6	254
2797/1278G2	1595	1278	120	1535	1335	36	36	26	26	12	1221	103	90	0.35	398
2792/1400G2K	1715	1400	110	1660	1460	40	40	26	M24	10	1330	135	90	0	597
2792/2000G2	2420	2000	160	2350	2070	48	48	33	M30	14	1914	138	120	0.3	1084
2792/2240G	2670	2240	160	2600	2320	54	54	35	M36	16	2155	136	120	0.3	1441
2797/2680G	3325	2680	300	3242	2754	32	32	33	33	16	2592	164	180	0	3587
2797/2680GY	3325	2680	300	3242	2754	48	48	33	33	16	2592	164	180	0	3587
2797/2680GK	3325	2680	300	3242	2754	32	32	33	33	16	2592	164	180	0	3035
